Descripció dels productes
Especificacions del producte
| Normes | ASME SA213 / ASTM A213 |
| Graus d'acer | TP321 (UNS S32100), TP316L (UNS S31603) |
| Normes equivalents |
EN 10216-5, JIS G3463, DIN 17456, etc. |
| Diàmetre exterior (OD) | 12,7 – 76,2 mm, personalitzat |
| Gruix de paret (WT) | 0,5 – 10 mm, personalitzat |
| Longitud | Segons el disseny de l'intercanviador de calor |
| Tractament superficial | Recuit i decapat, recuit brillant o personalitzat |
| Procés de producció | Estirat en fred / Laminat en fred / Doblat en U |
| Condició | U-doblat, recuit |
El tub en U d'acer inoxidable SA 213 TP321 316L està fabricat amb graus d'-acer inoxidable d'alta qualitat com ara TP321 i TP316L, oferint una resistència excepcional a la corrosió intergranular. Mantenen aquesta resistència superior fins i tot durant un servei prolongat dins del rang de temperatura de sensibilització de 425 a 850 graus o quan s'utilitzen en condicions-soldades sense tractament amb solució post-de soldadura.
Aquests tubs presenten una excel·lent resistència a les altes -temperaturas. En comparació amb el TP304L/TP316L, el TP321 ofereix una resistència a la ruptura a alta -temperatura i propietats de fluència superiors a temperatures superiors als 500 graus , el que el fa especialment adequat per a intercanviadors de calor, sobreescalfadors i reescalfadors d'alta-temperatura.
Serveis personalitzats
- La personalització està disponible per a diàmetres exteriors no-estàndards, gruixos de paret, longituds de secció recta-i radis de corbat U{-; Admetem radis de curvatura ultra-petits i tubs extra-llargs rectes o en forma d'U-, amb toleràncies estrictament controlades en ±0,1 mm.
- Les opcions de tractament de superfícies inclouen el decapat i la passivació, el recuit brillant, l'electropolit, el polit mecànic, el desgreixatge de les parets-interiors i la neteja-sense oli.
- El processament d'extrems de-tub-com ara el xamfranat, el bisellat, l'acampanat, l'estampació i l'extrem-refrontament de precisió-s'admet per adaptar-se a diversos mètodes d'instal·lació, com ara soldadura, expansió de tubs i connexions roscades.
Composició química
| Element | Carboni | Manganès | Silici | Fòsfor | Sofre | Crom | Níquel | Molibdè | Titani | Ferrum |
| TP321 | Menor o igual a 0,08 | Menor o igual a 2,0 | Menor o igual a 0,75 | Menor o igual a 0,045 | Menor o igual a 0,030 | 17.0–19.0 | 9.0–12.0 | – | 5×C – 0.70 | Balanç |
| TP316L | Menor o igual a 0,035 | Menor o igual a 2,0 | Menor o igual a 0,75 | Menor o igual a 0,045 | Menor o igual a 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | – | Balanç |
Propietats mecàniques
| Propietat | Resistència a la tracció (MPa) | Resistència de rendiment 0,2% (MPa) | Elongació (%) | Duresa (HB) |
| TP321 | Major o igual a 515 | Major o igual a 205 | Major o igual a 40 | Menor o igual a 217 |
| TP316L | Major o igual a 485 | Major o igual a 170 | Major o igual a 40 | Menor o igual a 217 |
Possibles qualificacions alternatives
- Per a aplicacions d'intercanvi de calor industrial estàndard que funcionen a temperatura ambient i temperatures de fins a 350 graus -i en absència de mitjans altament corrosius-SA213 TP304 es pot seleccionar com a substitut; TP304 és més rendible-, mentre que les seves propietats mecàniques i de transferència de calor fonamentals compleixen els requisits estàndard.
- Per a aplicacions a -temperatura més alta, com ara calderes, sobreescalfadors i intercanviadors de calor-petroquímics d'alta temperatura, TP347/347H és una opció adequada, que ofereix una resistència a la temperatura alta-i una resistència a la sensibilització superiors en comparació amb el TP321.
- Si l'equip inclou altes pressions de disseny i mitjans de-clorur elevats, amb temperatures de funcionament que no superin els 300 graus aproximadament, l'acer inoxidable dúplex es pot considerar una alternativa al TP316L per permetre un gruix de paret reduït i un pes més baix de l'equip.
àrees d'aplicació
- Petroli, gas i refinació: intercanviadors de calor de petroli cru, intercanviadors de calor d'alimentació/efluents, escalfadors de procés de refineria, refrigeradors d'oli, condensadors d'hidrocarburs
- Processament Químic: intercanviadors de calor de fluids de procés, refrigeradors químics, reboilers, condensadors, evaporadors
- Generació d'energia: Escalfadors d'aigua d'alimentació, condensadors de vapor, intercanviadors de calor auxiliars de calderes, sistemes de recuperació de calor, intercanviadors de calor d'aigua de refrigeració

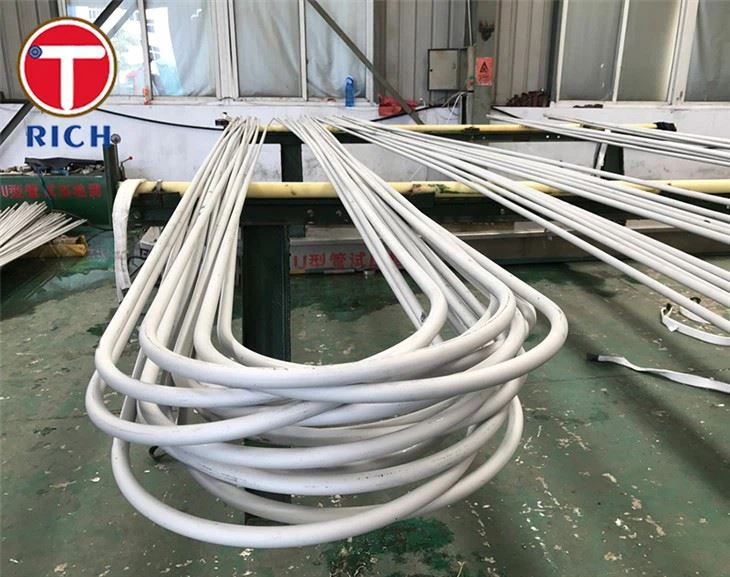

Mostra de productes
Equips de prova
Equipament de fàbrica
Equip de decapat
Paquet de productes
PMF
P: Quina és la tolerància màxima de temperatura per als tubs d'U-d'acer inoxidable TP321?
R: En l'estat-recuit de la solució, els tubs d'U-TP321 poden suportar temperatures de servei continus a llarg termini-de fins a 550 graus i temperatures màximes-a curt termini de 600 graus . Dins d'aquest rang, mantenen propietats mecàniques i resistents a la corrosió-estables i són resistents a la deformació o a la fallada.
P: Per què el TP316L és més adequat per als intercanviadors de calor que el 316 estàndard?
R: TP316L té un contingut de carboni inferior o igual al 0,03%, que és significativament inferior al de l'estàndard 316. Això evita eficaçment la corrosió intergranular causada per soldadura o servei a llarg termini i elimina la necessitat d'un tractament de solució secundària. És molt adequat-per a muntatges de soldadura d'alta-freqüència i per a un funcionament continu-a llarg termini típic dels intercanviadors de calor, el que resulta en una vida útil més llarga.
P: Quins serveis de proves no-destructives i de pressió estan disponibles?
R: Oferim proves 100% hidrostàtiques, proves pneumàtiques, proves de corrents de Foucault, proves d'ultrasons, proves de penetrants líquids, proves radiogràfiques i inspecció endoscòpica. Podem combinar procediments de prova basats en requisits tècnics específics.
