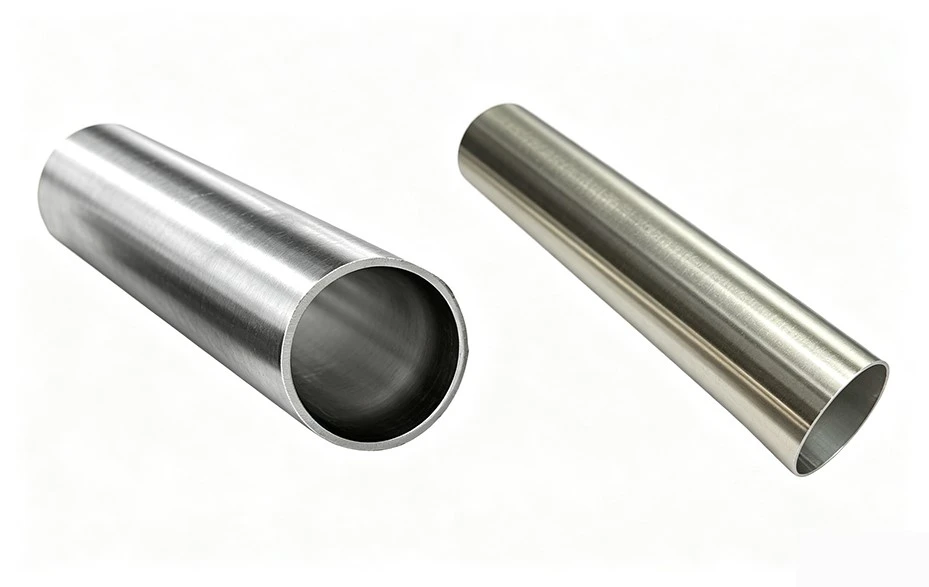

Tubs ERW vs tubs DOM: quina diferència hi ha?

Quan enginyers o compradors comparenTub ERWvs DOM Tubing, la pregunta clau no és simplement "quina és millor?" El veritable problema és si la peça final necessita el control dimensional addicional creat pel dibuix en fred.

La majoriatub DOMcomença com a tub ERW i després passa per un procés de dibuix addicional sobre un mandril. Entendre aquesta diferència ajuda els compradors a triar el tub adequat sense pagar per la precisió que l'aplicació realment no necessita.

ERW són les sigles de Electric Resistance Welded tubing; és una canonada d'acer soldada estàndard que s'utilitza a les indústries i serveix com a material de base primari per a tubs estructurals mecànics. El seu procés de producció bàsic està simplificat i eficient-que inclou desenrotllament de tires d'acer, conformació de bobines, soldadura per resistència d'alta-freqüència, retallament de cordons de soldadura i dimensionament/tall-sense requerir passos secundaris de dibuix-en fred o acabat, el que el converteix en un producte tubular d'ús general altament rendible.

I. Característiques de la soldadura

Els tubs d'acer ERW presenten una soldadura longitudinal fixa. Durant la producció, el cordó de soldadura extern es talla per garantir una superfície exterior llisa i neta; no obstant això, el cordó de soldadura intern normalment es deixa intacte o només es retalla mínimament, amb l'acabat específic ajustat segons les especificacions i els requisits de la comanda. Aquesta característica té com a resultat una rodonesa interna i una uniformitat de paret limitades; en conseqüència, si s'utilitza per a mànigues, casquilles o components d'ajustament de precisió-, la precisió del muntatge i l'estabilitat operativa es poden veure compromeses.

II. Precisió dimensional

Tot i que la consistència del diàmetre exterior i el gruix de la paret de les canonades d'acer ERW estàndard compleix els requisits estructurals generals-amb toleràncies que es troben dins dels límits estàndard de la indústria--l'absència de calibratge d'estampació en fred- dóna lloc a desviacions inherents quant a la rodonesa, la concentricitat i la uniformitat del gruix de la paret. Per tant, no són adequats per a aplicacions que requereixen un muntatge d'alta-precisió o un mecanitzat de precisió.

III. Aplicacions habituals de tubs ERW

L'avantatge principal de les canonades d'acer ERW és la seva rendibilitat i practicitat, la qual cosa els converteix en l'opció preferida per a aplicacions que no exigeixen una precisió dimensional estricta o toleràncies d'ajust intern-de precisió. Les aplicacions típiques inclouen suports d'equips, estructures de marc, components mecànics generals, bastidors d'equips agrícoles, components de maquinari generals i peces estructurals d'automòbils estàndard.

DOMEl tub d'acer (Drawn Over Mandril) és un producte acabat-de precisió derivat de tubs ERW (Soldat per Resistència Elèctrica); no es tracta de tubs d'acer sense soldadura-una distinció clau que sovint s'entén malament a la indústria. Normalment es produeix prenent tubs ERW com a material de base i sotmetent-los a un procés d'estirat-en fred mitjançant una matriu i un mandril.

I. Procés de fabricació de tubs d'acer DOM

Tub base ERW → Tractament tèrmic (recuit) segons sigui necessari → Estirat en fred amb matrius → Encolat de precisió sobre un mandril → Redreçat i conformat → Acabat superficial → Inspecció i expedició. En comparació amb els tubs d'acer ERW estàndard, l'addició clau del procés d'estampació en fred-mandril optimitza fonamentalment els paràmetres bàsics del tub.

II. Característiques de la costura de soldadura

Els tubs d'acer DOM no són sense costures; el material base conserva una costura de soldadura longitudinal ERW. Tanmateix, a través dels efectes combinats dels processos d'estirat en fred del mandril, tractament tèrmic i acabat, la microestructura de la zona de soldadura es perfecciona i s'homogeneïtza. Les variacions dimensionals i els defectes estructurals a la soldadura s'eliminen pràcticament, fent que la ubicació de la soldadura sigui gairebé indistinguible a simple vista o durant les inspeccions estàndard, alhora que millora significativament la uniformitat general del tub.

III. Aplicacions de tubs DOM

Els tubs d'acer de precisió DOM estan dissenyats per a aplicacions de mecanitzat de precisió i muntatge funcional. S'utilitzen principalment per a components d'automoció de precisió (peces de xassís, gàbies, mànigues de transmissió, components d'amortidor), canonades de sistemes hidràulics i pneumàtics, casquilles i mànigues de maquinària de precisió, corrons de precisió, marcs de precisió per a equips d'automatització, peces de maquinària agrícola d'alta gamma i components de càrrega de precisió per a maquinària de construcció-.

La manera més útil de compararTubs ERW vs tubs DOMés mirar què requereix realment el component acabat.

I. El tub DOM és més fort que el tub ERW?

No és una simple qüestió de generalització. Les canonades d'acer DOM, mitjançant l'estirat en fred, perfeccionen la microestructura de l'acer, donant lloc a un rendiment i una resistència a la tracció superiors a les canonades d'acer ERW normals amb el mateix material i condicions de tractament-termic. Tanmateix, la resistència final de la canonada depèn del grau d'acer (1020, 1026, 4130, etc.), de la qualitat del material base, de la quantitat d'estirat en fred i de l'estat final del tractament tèrmic-.

En poques paraules: DOM representa un procés de mecanitzat de precisió millorat, no un acer de qualitat superior. La força no es pot jutjar únicament en funció del material i les condicions de processament.

II. Quin té millor precisió dimensional?

Les canonades d'acer DOM condueixen amb precisió general. Mitjançant un procés d'acabat d'estampació en fred-mandril, les seves toleràncies de diàmetre interior i exterior, la uniformitat del gruix de la paret, la rodonesa i la coaxialitat es controlen amb precisió, donant com a resultat una superfície interior llisa i lliure de defectes de soldadura.

En aplicacions com ara casquilles, mànigues, accessoris hidràulics i eixos de precisió, les canonades d'acer DOM (osmosi determinada) poden reduir significativament els permisos de mecanitzat posteriors, com ara el mandrinat, el rectificat i la conformació, reduint els costos d'acabat i les taxes de ferralla. Les canonades d'acer ERW (Extended Eroded Wrap), en canvi, tenen més desviacions de diàmetre intern i defectes superficials, i només són adequades per a estructures que no requereixen un ajust de precisió.

III. Què és millor per plegar i fabricar?

Una idea errònia comuna és que DOM, amb la seva major precisió i qualitat, és més adequat per a tots els escenaris de flexió. Aquest no és el cas.

Després de l'estirament en fred, les canonades d'acer DOM presenten una major duresa i resistència a la fluència, una elongació lleugerament disminuïda i una resistència alterada. L'efecte de flexió de la canonada depèn principalment del diàmetre de la canonada, el gruix de la paret, el radi de flexió, el grau d'acer i l'estat del tractament tèrmic, no només de la diferència entre els processos ERW i DOM.

Per tant, els compradors que planifiquen operacions de plegat, soldadura o conformació haurien d'avaluar la ruta completa del procés en lloc de seleccionar tubs basant-se únicament en el nom de fabricació.

I. Quan hauríeu de triar el tub ERW?

1. Sense requisits estrictes de tolerància dimensional; s'utilitza principalment per a estructures-de càrrega o marc
2. La paret interior no és una superfície de treball funcional; no cal un ajustament suau i de precisió
3. No es requereixen processos d'acabat de precisió posteriors; només tall i soldadura/format senzills
4. El pressupost del projecte és una prioritat; centreu-vos en la rendibilitat{0}}cost
5. Les aplicacions típiques inclouen: marcs, suports, suports i components estructurals generals

II. Quan hauríeu de triar el tub DOM?

1. Requisits estrictes de precisió per a toleràncies de diàmetre interior/exterior, uniformitat del gruix de la paret i concentricitat
2. La paret interior és una superfície funcional crítica que requereix suavitat, planitud i un ajustament ajustat
3. Requereix processos d'acabat de precisió com ara tornejat i rectificat; té com a objectiu una dotació mínima de mecanitzat i baixes taxes de ferralla
4. S'utilitza en aplicacions crítiques com ara peces d'automòbils, components hidràulics, maquinària de precisió, xassís i equips agrícoles de precisió.
