Descripció dels productes
Especificacions del producte
| Normes | ASTM A632 |
| Graus d'acer | TP304, TP304L, TP316, TP316L, TP317, TP321, TP347 |
| Normes equivalents | EN 10216-5 / JIS G3448 |
| Diàmetre exterior (OD) | 0,3 mm-12,7 mm |
| Gruix de paret (WT) | 0,05 mm-1,25 mm |
| Longitud | 1 m - 6 m (recte), 50 m - 300 m (enrotllat) o personalitzat |
| Tractament superficial | Recuit brillant |
| Procés de producció | Estirat en fred/soldat amb precisió |
| Condició | Solució recuit i apagat |
Aquests tubs capil·lars d'acer inoxidable es fabriquen amb precisió-amb una tolerància de diàmetre exterior controlada a ±0,01 mm, una tolerància al gruix de la paret de ±0,005 mm i una rugositat de la paret interior de Ra inferior o igual a 0,8 μm (grau BA). Són ideals per a aplicacions que requereixen una precisió de flux extremadament alta-com ara sistemes de mostreig de petroli i gas i injecció de productes químics.
El tub ofereix una pressió de treball màxima de fins a 35 MPa i una pressió d'explosió superior o igual a 87,5 MPa, satisfent així les exigències de les condicions d'operació d'alta-pressió al fons del forat. Després d'haver estat sotmesos a proves hidrostàtiques rigoroses i detecció de defectes de corrent de Foucault, els tubs estan certificats com a lliures de fuites i defectes, complint totalment amb els requisits d'inspecció de la norma ASTM A632.
Serveis personalitzats
- TORICH manté un equip tècnic dedicat capaç de personalitzar els graus i dimensions dels materials per satisfer els requisits específics del client pel que fa a les condicions d'operació, nivells de corrosió, pressió i temperatura.
- Oferim acabats d'extrem de canonada personalitzats adaptats als requisits d'instal·lació, inclòs el bisellat personalitzat (en angles de 30 graus, 45 graus o 60 graus), extrems roscats (com NPT i BSPT) i extrems segellats.
- També oferim una gamma de tractaments de superfície, com ara decapat i passivació, galvanitzat seguit de passivació, recobriment de PTFE i electropolit.
àrees d'aplicació
- Instrumentació: Apte per a tubs transmissors de pressió, tubs d'impuls, cables de termopar i línies d'impuls del mesurador de cabal.
- Medicina i Farmacèutica: Agulles hipodèrmiques, catèters, components d'instruments quirúrgics, línies de transferència de fluids i mostreig en equips farmacèutics, etc.
- Processament Químic i Petroquímic: Línies de mostreig en corrents de procés corrosius o àcids, connexions de l'analitzador i instrumentació de control.
- Petroli i Gas: Línies de control hidràulic i injecció química en pous de petroli.
- Automoció: Sistemes d'injecció de combustible, sistemes hidràulics de fre i embragatge, sistemes de lubricació i refrigeració, etc.
Composició química
| Element | C (%) | Mn (%) | P (%) | S (%) | Si (%) | Cr (%) | Ni (%) | Mo (%) | Nb/Ti (%) |
| TP304 | Menor o igual a 0,08 | Inferior o igual a 2,00 | Menor o igual a 0,045 | Menor o igual a 0,03 | Menor o igual a 1,00 | 18.0–20.0 | 8.0–11.0 | - | - |
| TP317 | Menor o igual a 0,08 | Inferior o igual a 2,00 | Menor o igual a 0,045 | Menor o igual a 0,03 | Menor o igual a 1,00 | 18.0–20.0 | 11.0–15.0 | 3.0–4.0 | - |
| TP347 | Menor o igual a 0,08 | Inferior o igual a 2,00 | Menor o igual a 0,045 | Menor o igual a 0,03 | Menor o igual a 1,00 | 17.0–19.0 | 9.0–13.0 | - | Nb Major o igual a 10×C |
Propietats mecàniques
| Propietat | Resistència a la tracció (MPa) | Resistència de rendiment 0,2% (MPa) | Elongació (%) | Duresa (HB) |
| TP304 | Major o igual a 520 | Major o igual a 205 | Major o igual a 35 | 90 |
| TP317 | Major o igual a 515 | Major o igual a 205 | Major o igual a 35 | 90 |
| TP347 | Major o igual a 515 | Major o igual a 205 | Major o igual a 35 | 90 |
Possibles qualificacions alternatives
- Per a entorns moderadament corrosius-com ara canonades superficials a plataformes marítimes o el transport de medis lleugerament àcids en refinació i processament químic-TP316 és una opció adequada, que cobreix un rang de temperatures de -100 graus a 400 graus .
- Per a pous de gas àcid i condicions que impliquen una corrosió extrema, es recomana UNS N06625, ja que presenta una alta resistència a H₂S, CO₂ i ambients àcids.
- Per a escenaris que impliquen una corrosió extrema-com ara l'extracció de petroli i gas-de mar profund o el transport de medis fortament àcids en el refinament i el processament químic, l'acer inoxidable dúplex 2205 és el material preferit. Amb un nombre equivalent de resistència a la picada (PREN) de 38 o superior, ofereix un rendiment superior en comparació amb els acers inoxidables austenítics.
àrees d'aplicació
Gràcies a la seva excepcional resistència a la corrosió, precisió dimensional precisa i propietats mecàniques estables, els tubs capil·lars d'acer inoxidable ASTM A632 s'utilitzen àmpliament a la indústria del petroli i el gas, incloses les operacions de perforació, producció, transmissió i refinació. Les aplicacions específiques inclouen:
- Operacions de perforació: tubs de mostreig de fluids de perforació de fons, línies de sensors d'instrumentació de perforació i línies de control hidràulic de la plataforma de perforació.
- Producció d'oli: tubs d'injecció química de fons, línies de control de pressió de pou de producció i tubs de mostreig de fluids de pou.
- Transmissió de gas: derivacions de gasoductes de gas natural, tubs de mostreig de gas i línies de control d'instrumentació de gasolineres.
- Refinació i petroquímica: tubs de mostreig de fluids de procés, línies de transport de mitjans àcids i línies d'instrumentació d'equips de refinació.
- Plataformes de petroli i gas offshore: línies de control hidràulic de plataformes, branques de línies de refrigeració d'aigua de mar, tubs de mostreig de petroli i gas en alta mar, etc.

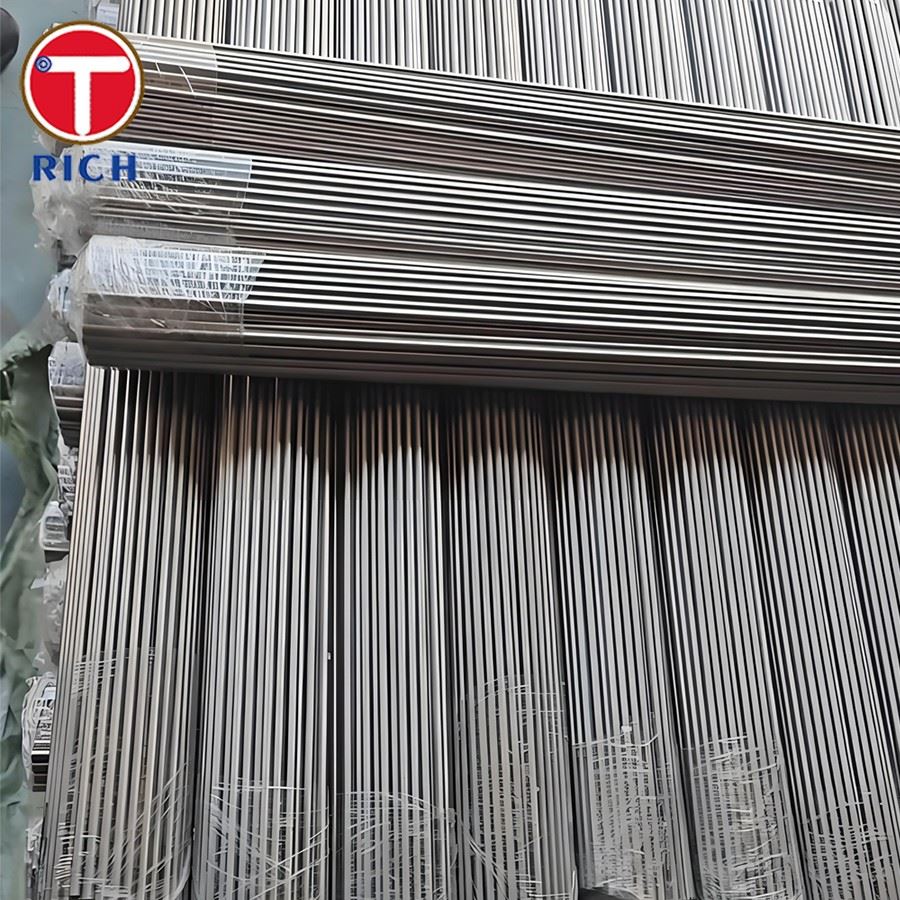

Mostra de productes
Equips de prova
Equipament de fàbrica
Equip de decapat
Paquet de productes
Preguntes freqüents
P: És adequat per a aplicacions a baixa-temperatura?
R: Sí, és adequat per a temperatures tan baixes com -325 graus F (-200 graus).
P: Té certificacions rellevants per a la indústria del petroli i del gas? Pots proporcionar informes de proves?
R: Podem proporcionar certificats de prova de materials (MTC) complets i informes de prova (que cobreixen la composició química, les propietats mecàniques, les proves no-destructives i les proves de corrosió). També donem la benvinguda a les-inspeccions del lloc per part dels clients o les re-inspeccions de tercers per garantir el compliment total dels requisits reglamentaris de la indústria del petroli i el gas.
P: Quines són les toleràncies dimensionals del tub? És possible personalitzar per a toleràncies encara més estrictes?
R: Les toleràncies estàndard són: diàmetre exterior ± 0,01 mm i gruix de paret ± 0,005 mm. També oferim toleràncies de grau-de precisió personalitzades de diàmetre exterior ±0,005 mm i gruix de paret ±0,003 mm; Els requisits de tolerància específics s'han de comunicar prèviament per a aquesta personalització.
